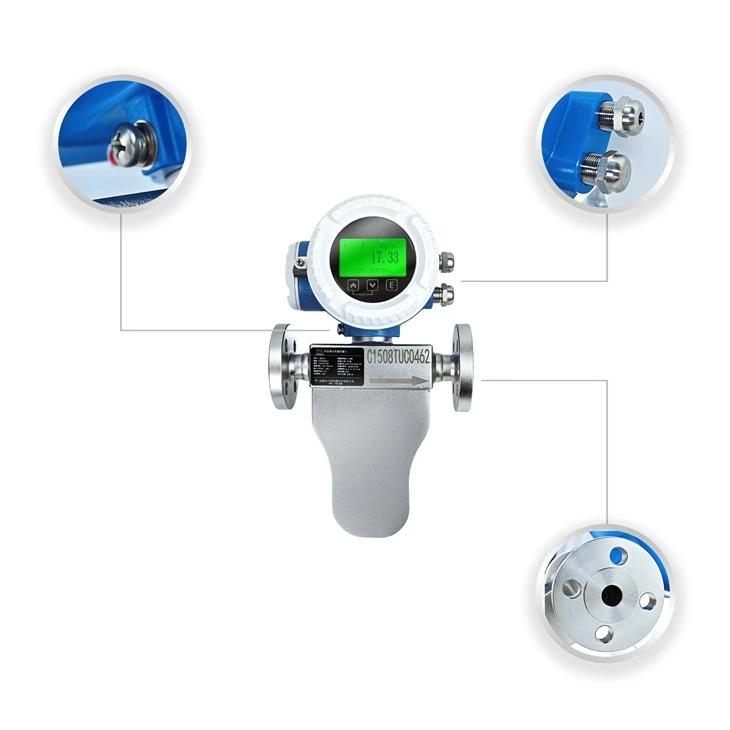

SND coriolis masės srauto matuoklis
Kaip aukštas - tikslaus srauto matavimo įtaisas, pagrįstas „Coriolis“ efektu, Coriolis masės srauto matuoklis, būdingas tiesiogiai matuoti masės srautą, yra plačiai naudojamas daugelyje pramoninių laukų, tokių kaip naftos chemijos, vaistai, maistas ir gėrimai bei puslaidininkiai.
Aprašymas
SND masės srauto matuoklis
Modelis ir skersmuoU - formos vamzdžio tipas/t serija
„Coriolis“ masės srauto matuokliai, ypač t - serijos iš Koli, yra dydžių, pradedant nuo mažų (DN01) iki didelių (DN250) skersmens. Dėl savo unikalaus darbo principo ir išskirtinio našumo jie tapo pageidaujama aukšto - tikslaus matavimo ir proceso kontrolės įranga LPG pramonėje. Coriolis masių srauto matuokliai, ypač T -} serijos nuo Koli, yra nuo mažų (DN01) iki didelių (DN250) skersmens. Dėl savo unikalaus darbo principo ir išskirtinio našumo jie tapo pageidaujama aukšto - tikslaus matavimo ir proceso kontrolės SND pramonėje įranga.
Programos SND pramonėje
SND (suskystintos naftos dujos) yra propano ir butano, suskystinto esant vidutinio slėgio aplinkos temperatūrai, mišinys. Jis parduodamas, gabenamas ir parduodamas pagal jos masę. „Coriolis“ masinių srautų matuokliai turi platų naudojimą SND sektoriuje:
Globos perkėlimas (prekybos perdavimas): Tai yra svarbiausia taikymas. Jis naudojamas SND matavimui iškraunant ir pakraunant iš sunkvežimių ir laivų, perkeliant SND iš gamintojų į saugyklų operatorius, o iš saugyklų operatorių - galutiniams klientams (pvz., Dideli pramonės vartotojai ar dujų kompanijos). Skaitiklis yra būtinas finansinėms gyvenvietėms tarp šalių, reikalaujantis ypač aukšto tikslumo ir patikimumo.
Užpildymas ir paskirstymas: Naudojami automatiniuose SND cilindrų (tiek gyvenamųjų, ir komercinių) užpildymo linijose (tiek gyvenamosioms, tiek komercinėms reikmėms) ir SND degalų sistemoms tokioms transporto priemonėms kaip šakiniai krautuvai.
Proceso valdymas: SND gamybos įrenginiuose (tokiose kaip naftos perdirbimo gamyklos ar chemijos gamyklos) „Coriolis“ skaitikliai naudojami tiksliai valdyti žaliavos, produkto išvesties ir formulavimo santykį, užtikrinant stabilius gamybos procesus.
Atsargų valdymo ir rezervuarų ūkio matavimas: Naudojamas SND srauto srautui ir nutekėjimui stebėti didelėse saugyklose, užtikrinant tikslų atsargų stebėjimą ir valdymą.
|
Modelis |
Nominalus skersmuo |
Vidutinė temp. |
Max.wp |
Maks. srautas - norma |
|||
|
coliai |
mm |
kg/min |
Lb/min |
||||
|
CMASS001 |
1/12" |
DN01 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
0.2 |
0.44 |
|
|
CMASS002 |
1/10" |
DN02 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
1.6 |
3.53 |
|
|
CMASS003 |
1/8" |
DN03 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
3 |
6.61 |
|
|
CMASS004 |
1/6" |
DN04 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
5 |
11 |
|
|
CMASS008 |
1/4" |
DN08 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
20 |
44 |
|
|
CMASS015 |
1/2" |
DN15 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
60 |
132 |
|
|
CMASS020 |
3/4" |
DN20 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
100 |
220 |
|
|
CMASS025 |
1" |
DN25 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
200 |
440 |
|
|
CMASS040 |
1-3/4" |
DN40 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
450 |
992 |
|
|
CMASS050 |
2" |
DN50 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 10MPA |
650 |
1433 |
|
|
CMASS080 |
3" |
DN80 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 6,3MPa |
2000 |
4409 |
|
|
CMASS100 |
4" |
DN100 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 4MPA |
3000 |
6613 |
|
|
CMASS150 |
6" |
DN150 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 4MPA |
12000 |
26455 |
|
|
CMASS200 |
8" |
DN200 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 4MPA |
18000 |
39683 |
|
|
CMASS250 |
10" |
DN250 |
-50 laipsnis -+150 laipsnis |
Mažiau arba lygus 4MPA |
29000 |
63934 |
|
|
Charakteristika |
Aprašymas |
|
|
|
|
Sertifikavimas: siųstuvo ir jutiklio rinkinys |
CCS sertifikatas, CPA, sprogimo įrodymo pažymėjimas (Ex) |
|
Maitinimo šaltinis |
220VAC/24VDC Self - adaptacija |
|
Išvesties signalas |
HART, nuo 4 iki 20 mA srovės kilpa aktyvi, modbus RTU/RS-485, „Pulse Active“ |
|
Ekranas; operuoti |
3 eilučių foninis apšvietimas; Palieskite rakto valdiklį |
|
Apsaugos laipsnis |
IP66, IP67 |
|
Būsto medžiaga |
304 Nerūdijantis plienas, ZL401 (siųstuvas) |
|
Elektros jungtis |
1/2 npt, M20*1,5 |
|
Matavimo vamzdžio medžiaga; sudrėkintos dalių paviršiaus apdaila |
316L (numatytasis), titano/ha c lydinys/tantalum (neprivaloma); šlifuojama. |
|
Proceso ryšys |
Siūlas |
|
Tikslumas |
±0.1%,±0.15%, ±0.2%, ±0.5 %, ±1.0% |
|
Siųstuvo programinė įranga |
CLS100 (numatytasis), pasirenkamas CLS200, CLS300 |
|
>Operacinės kalbos ekranas |
Kinai, anglų kalba, rusų kalba |
|
>>Kiti pažymėjimai |
Sprogimo įrodymo pažymėjimas, SIL, CCS, 3-A, EAC |
„Coriolis“ masės srauto matuoklis t -, kurio pagrindinė technologija tiesiogiai mato masės srautą, puikiai išsprendžia ilgus - nuolatinius LPG matavimo tikslumo problemas, kurias sukelia fizinės nuosavybės pokyčiai. Tai ne tik suteikia visiškai tikslią ir patikimą įrankį prekybos gyvenvietėms, bet ir supaprastina sistemas, padidina automatizavimą, sumažina bendrąsias sąnaudas ir pagerina veiklos efektyvumą bei saugą. Tai yra idealus sprendimas įvairiems SND pramonės etapams, pradedant nuo prekybos perdavimo iki proceso kontrolės.
