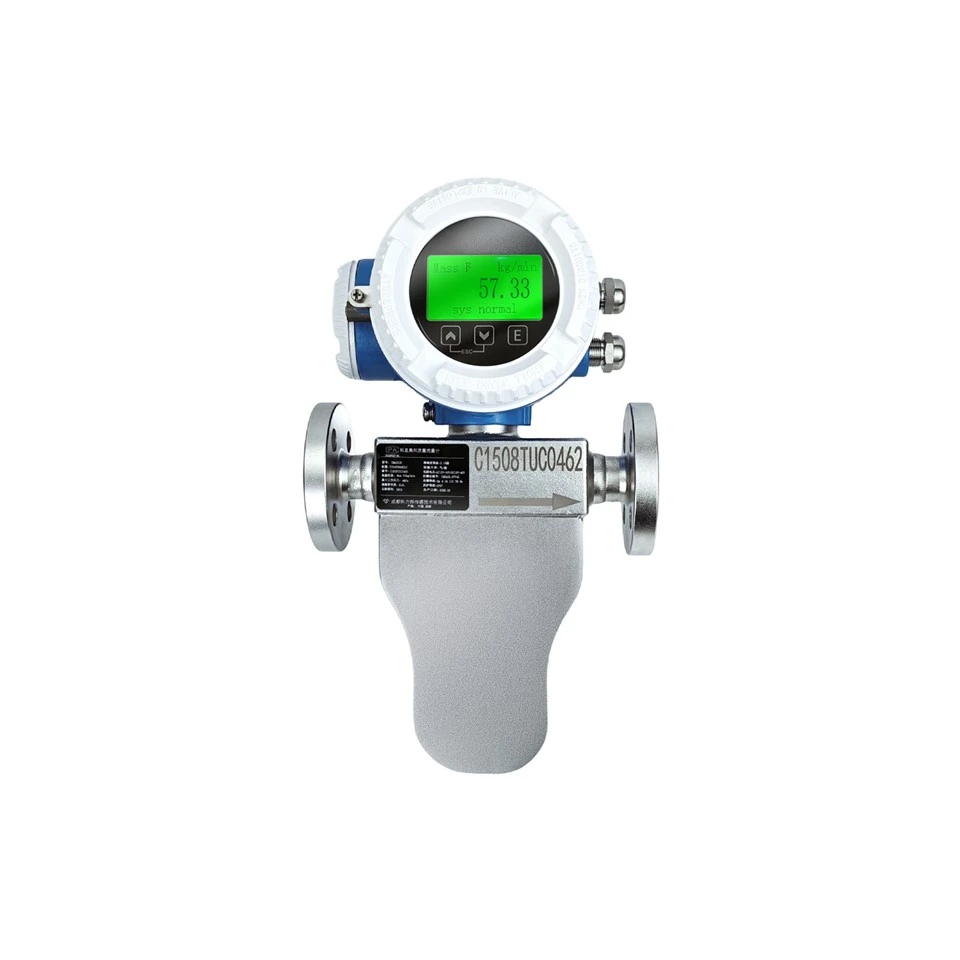

CMASS015TU Aviacijos žibalo Coriolis masės srauto matuoklis

Precision at Microflow, aviacinių degalų ekspertas – Coriolis masės srauto matuoklis, optimizuotas reaktyvinių degalų{0}}mažiems srautams

Siųsti užklausą

Aprašymas

CMASS015TU Aviacinis žibalas Coriolis masės srauto matuoklis

Precision at Microflow, aviacinių degalų ekspertas - Coriolis masės srauto matuoklis, optimizuotas mažiems reaktyviniams degalams-
Reaktyvinių degalų papildymo, antžeminių degalų tiekimo sistemų ir variklio bandymų metu tikslus ir patikimas nedidelio{0}}srauto matavimas yra labai svarbus skrydžio saugai ir veiklos efektyvumui.
COLISE DN15 U{1}}vamzdžių Coriolis masės srauto matuoklis užtikrina puikų našumą esant mažam srautui, todėl tai yra idealus sprendimas aviaciniam kurui matuoti.

Modelis	A	B	F	C	D	d	M
CMASS003	210	325	95	156.50	54	Φ65	NPT1/4" vidinis sriegis
CMASS004	210	325	95	156.50	54	Φ65	NPT1/4" vidinis sriegis
CMASS008	210	325	95	156.50	54	Φ65	HG/T 20592 DN15 PN40 Flanšas
CMASS015	210	348	95	180	54	Φ65	HG/T 20592 DN15 PN40 Flanšas

Pagrindiniai iššūkiai ir sprendimai

1.Didelis tikslumas esant mažam srautui

Iššūkis: įprasti skaitikliai praranda tikslumą esant mažam srautui.
Sprendimas: 0,006 kg/min. nulinis stabilumas užtikrina tikslų matavimą 0,5–60 kg/min.

2.Stabili išvestis esant klampos pokyčiams

Iššūkis: reaktyvinio kuro klampumas kinta priklausomai nuo temperatūros.
Sprendimas: Tiesioginis masės matavimas, neturintis įtakos skysčio savybėms, užtikrinantis stabilumą.

3.Sprogimo{0}}neapsaugotas ir patikimas

Iššūkis: reikalinga griežta sauga ir{0}}ilgalaikis patikimumas.
Sprendimas: Ex d ib IIC T6 Gb sertifikuotas, be judančių dalių, priežiūros nereikalaujama{1}}.

4.Kompaktiškas montavimas ir integravimas

Iššūkis: ribota erdvė ir sudėtingas įrengimas.
Sprendimas: kompaktiškas U{0}}vamzdžių dizainas, nereikia tiesioginio paleidimo, lengvas integravimas.

Pagrindiniai privalumai

Mažo- srauto specialistas: minimalus srautas 0,5 kg/min
Didelis tikslumas: ±0,15%, pakartojamumas 0,075%
Kelių{0}}parametrų išvestis: masės srautas, tankis, temperatūra
Nėra judančių dalių: nereikalaujama{0}}priežiūros, ilgas tarnavimo laikas
Sertifikuota sauga: ATEX, IECEx atsparus sprogimui{0}}
Kompaktiškas dizainas: DN15 dydis, lankstus montavimas

Modelis ir skersmuo

Modelis	Nominalus skersmuo		Vidutinė temp.	Max.WP	Maks. srauto-greitį
Modelis	colio	mm	Vidutinė temp.	Max.WP	kg/min	Lb/min
CMASS003	1/8"	DN03	-50 laipsnių -+150 laipsnis	Mažesnis arba lygus 10 MPa	3	6.61
CMASS004	1/6"	DN04	-50 laipsnių -+150 laipsnis	Mažesnis arba lygus 10 MPa	5	11
CMASS008	1/4"	DN08	-50 laipsnių -+150 laipsnis	Mažesnis arba lygus 10 MPa	20	44
CMASS015	1/2"	DN15	-50 laipsnių -+150 laipsnis	Mažesnis arba lygus 10 MPa	60	132

Būdingas	Aprašymas
Sertifikavimas: siųstuvo ir jutiklio mazgas	CCS sertifikatas, CPA, atsparumo sprogimui sertifikatas (ex)
Maitinimo šaltinis	220 VAC / 24 VDC savarankiškas{2}}pritaikymas
Išvesties signalas	Hart, nuo 4 iki 20 mA srovės kilpa aktyvi, Modbus RTU/RS-485, aktyvus impulsas
Ekranas; Veikia	3 eilučių foninis apšvietimas; Valdymas jutikliniu klavišu
Apsaugos laipsnis	IP66, IP67
Korpuso medžiaga	304 nerūdijantis plienas, ZL401 (siųstuvas)
Elektros pajungimas	1/2 NPT,M20*1,5
Matavimo vamzdžio medžiaga; Sudrėkintų dalių paviršiaus apdaila	316 l (numatytasis), titano / Ha C lydinio / tantalo (neprivaloma); poliruoti.
Proceso prijungimas	Sriegis, flanšas, sanitarinė didelės spartos{0}}sąsaja
Tikslumas	±0.1%,±0.15%, ±0.2%, ±0.5 %, ±1.0%
Siųstuvo programinė įranga	CLS100 (numatytasis), pasirenkamas CLS200, CLS300
>Darbo kalbos ekranas	Kinų, anglų, rusų
>>Kiti sertifikatai	Atsparumo sprogimui sertifikatas, SIL, CCS, 3-A, EAC
